Air Conditioner Drain Pans: Kumpletuhin ang HVAC Buyer Guide

Ano ang isang Air Conditioner Drain Pan Talagang Ginagawa

An pan ng air conditioner kinokolekta ang condensate na tubig na nabubuo sa evaporator coil sa panahon ng cooling cycle at dinadala ito patungo sa drain line, pinapanatili ang moisture mula sa ductwork, insulation, at nakapaligid na structural material. Kung walang maayos na pagkakalagay na kawali, ang condensate ay tatakbo lamang sa coil at pool sa loob ng air handler cabinet o tumutulo sa espasyo sa ibaba ng unit.

Karamihan sa mga residential at light commercial system ay gumagamit ng dalawang pans na nagtutulungan: isang primary pan na naka-mount mismo sa ilalim ng evaporator coil, at isang pangalawang pan na naka-install sa ilalim ng buong air handler bilang backup catch basin. Ang dalawahang layout na ito ay karaniwang kasanayan sa mga instalasyon ng attic at closet, dahil nagbibigay ito ng pangalawang linya ng depensa kung ang pangunahing drain line ay magiging restricted.

Kung ang bahagi ay inilarawan bilang isang HVAC drain pan , isang condensate pan, o isang pan ng air conditioning , nananatiling pareho ang function sa mga brand at laki ng system: pamahalaan ang condensate upang maiwan nito ang system sa isang kinokontrol na landas sa halip na sa isang hindi nakokontrol.

Paano Gumagana ang isang AC Drain Pan sa loob ng System

Habang ang mainit na hangin sa loob ay dumadaan sa malamig na evaporator coil, ang moisture sa hangin ay namumuo sa ibabaw ng coil, katulad ng tubig na nabubuo sa isang malamig na baso. Ang tubig na iyon ay tumutulo pababa at dumapo sa kawali na nakaposisyon nang direkta sa ilalim ng coil. Ginagawa ang pan na may bahagyang slope patungo sa isang sulok o gilid, kung saan kumokonekta ang drain outlet sa PVC o copper drain line na nagdadala ng tubig palayo sa unit, kadalasan sa floor drain, condensate pump, o exterior discharge point.

Pangunahin vs Pangalawang Drain Pan Role

Ang pangunahing pan ay pinakamalapit sa coil at humahawak ng condensate sa ilalim ng normal na mga kondisyon ng operating. Ang pangalawang pan, kung minsan ay tinatawag na emergency o auxiliary pan, ay nakaposisyon sa ilalim ng full air handler footprint at kumukuha lamang ng tubig kung umapaw ang pangunahing pan o bumabara ang pangunahing drain line. Maraming pangalawang pan ang may kasamang float switch na awtomatikong nagsasara ng system kapag may nakitang tubig, na naglilimita sa kung gaano karaming tubig ang maaaring maipon bago mapansin ng isang tao ang isyu.

Bakit Mahalaga ang Slope at Outlet Position

Ang isang kawali na may hindi sapat na slope ay nagbibigay-daan sa tubig na maupo sa halip na maubos, na nagpapataas ng pagkakataon ng tumatayong tubig, sediment buildup, at microbial growth sa paglipas ng panahon. Ito ay isang dahilan kung bakit binibigyang pansin ng mga tagagawa ang paglalagay ng outlet at geometry ng pan sa halip na ituring ang kawali bilang isang simpleng flat tray.

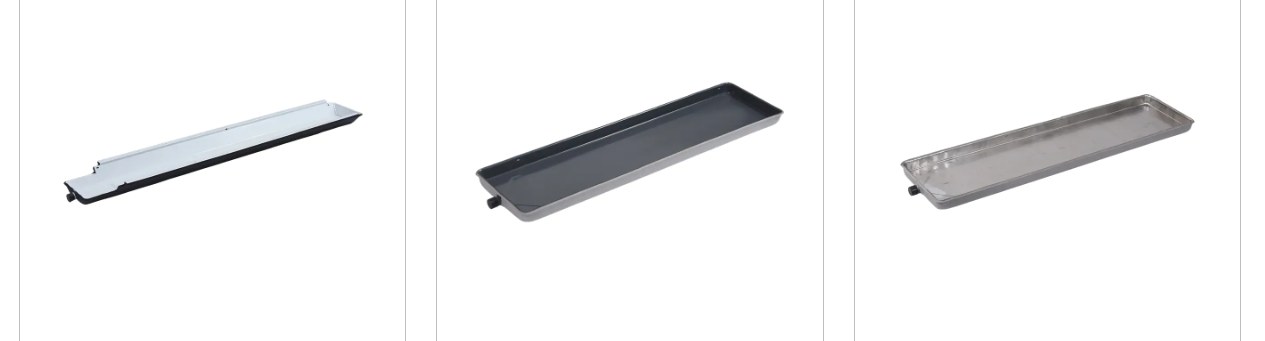

Mga Opsyon sa Materyal na Drain Pan: Stainless Steel, Galvanized Steel, at aluminyo

Naaapektuhan ng pagpili ng materyal kung paano nananatili ang isang pan laban sa pagkakalantad ng kahalumigmigan sa mga taon ng patuloy na paggamit. Ang tatlong materyales na pinakakaraniwang tinutukoy para sa HVAC condensate pan ay hindi kinakalawang na asero, galvanized steel, at aluminyo, bawat isa ay may iba't ibang balanse ng corrosion resistance, timbang, at structural rigidity.

Pangkalahatang paghahambing ng paglaban sa kaagnasan sa mga karaniwang condensate pan na materyales, relatibong sukat.

Hindi kinakalawang na asero HVAC Drain Pan

A hindi kinakalawang na asero HVAC drain pan ay karaniwang pinipili para sa mga kapaligiran na may mas mataas na halumigmig o pagkakalantad sa hangin sa baybayin, dahil ang haluang metal ay lumalaban nang mabuti sa kalawang sa ibabaw sa mahabang panahon ng serbisyo. Ang mga stainless pans ay mas madaling panatilihing malinis dahil ang makinis na ibabaw ay lumalaban sa mineral scale buildup kumpara sa coated steel.

Galvanized Steel Drain Pan

A galvanized steel drain pan gumagamit ng zinc coating sa ibabaw ng steel base, na nagbibigay ng cost effective middle ground sa pagitan ng raw steel at stainless. Ang mga galvanized na kawali ay malawakang ginagamit sa karaniwang mga instalasyon ng tirahan kung saan ang matinding halumigmig o pagkakalantad ng asin ay hindi pangunahing alalahanin.

Aluminum AC Drain Pan

An aluminyo AC drain pan nag-aalok ng mas magaan na opsyon sa timbang na epektibong lumalaban sa kaagnasan, na maaaring gawing simple ang pangangasiwa sa panahon ng pag-install sa masikip na attic o mga puwang sa kisame. Ang aluminyo ay bumubuo ng isang natural na layer ng oxide na tumutulong na protektahan ang ibabaw mula sa karagdagang kaagnasan kapag na-install.

Pangkalahatang paghahambing ng materyal para sa pagtatayo ng metal HVAC drain pan
materyal	Kamag-anak na Timbang	Karaniwang Kaso ng Paggamit
hindi kinakalawang na asero	Katamtaman	Mataas humidity or coastal climates
Galvanized na bakal	Katamtaman	Mga karaniwang sistema ng tirahan
aluminyo	Liwanag	Attic o masikip na pag-install ng clearance

Paghahambing ng Stainless Steel at Galvanized Steel Drain Pans

Dahil ang dalawang materyales na ito ang pinakamadalas na tinutukoy sa mga proyekto ng condensate pan ng HVAC, ang magkatabi na paghahambing sa ilang praktikal na pamantayan ay nakakatulong na linawin kung saan pinakamahusay na gumaganap ang bawat opsyon.

Paghahambing ng editoryal, ang asul na lugar ay kumakatawan sa hindi kinakalawang na asero, ang orange na lugar ay kumakatawan sa galvanized na bakal, sampung puntong sukat.

Ang stainless steel ay may posibilidad na makakuha ng mas mataas na marka sa corrosion resistance at long term durability, habang ang galvanized steel ay nananatiling praktikal na pagpipilian para sa mga standard na installation kung saan ang kahusayan sa badyet at prangka na availability ay higit na mahalaga kaysa sa maximum corrosion resistance.

Mga Karaniwang Dahilan ng AC Drain Pan Overflow

Ang pan na patuloy na napupuno o umaapaw ay kadalasang sintomas ng pagbara o problema sa daloy ng hangin sa ibang lugar sa system sa halip na isang depekto sa mismong kawali. Ang pag-unawa sa pinakamadalas na dahilan ay nakakatulong sa mga may-ari ng bahay at technician na mas mabilis na ma-diagnose ang isyu.

Mapaglarawang pagraranggo ng dalas ng naiulat na mga sanhi ng pag-apaw ng drain pan, sampung puntong sukat.

Algae, alikabok, o debris na pumipigil sa condensate drain line
Ang frozen o iced evaporator coil ay natutunaw nang mas mabilis kaysa sa maaaring maubos ng kawali
Isang pan na naka-install nang walang sapat na slope patungo sa labasan
Mga pisikal na bitak o mga butas ng kaagnasan sa isang luma na kawali
Isang hindi gumaganang condensate pump sa mga system na umaasa sa isa

Kung saan Nakalagay ang Drain Pan sa Loob ng AC Unit

Nakadepende ang placement sa configuration ng system. Sa mga split system, ang pangunahing pan ay nasa ilalim ng panloob na evaporator coil sa loob ng air handler cabinet, na karaniwang matatagpuan sa isang closet, basement, o attic. Ang pangalawang pan ay karaniwang nakaposisyon sa ilalim ng buong air handler kapag ang unit ay naka-install sa itaas ng living space, dahil ang anumang pagtagas sa lokasyong iyon ay may mas mataas na panganib na magdulot ng pinsala sa kisame o dingding.

Pinasimpleng isometric view ng tipikal na pangunahin at pangalawang paglalagay ng drain pan sa loob ng air handler cabinet.

Sa mga package rooftop unit, ang condensate pan ay itinayo sa unit housing na direkta sa ilalim ng coil section, kung saan ang drain line ay dadaan sa roof curb o cabinet base sa isang exterior discharge point.

Drain Pan Sizing at Mga Dimensyon

Ang mga sukat ng pan ay tumutugma sa footprint ng evaporator coil o air handler cabinet, kaya ang laki ay karaniwang tinutukoy ng tagagawa ng kagamitan sa halip na pinili nang nakapag-iisa. Ang lalim ay mahalaga hangga't ang haba at lapad, dahil ang isang mababaw na kawali ay nagtataglay ng mas kaunting reserbang kapasidad kung ang drain line ay pansamantalang limitado.

Pangkalahatang sanggunian sa pagsukat para sa karaniwang tirahan at magaan na commercial condensate pan
Uri ng Pan	Karaniwang Lalim	Karaniwang Setting
Pangunahing kawali	1 hanggang 2 pulgada	Sa ilalim ng evaporator coil
Pangalawang kawali	2 hanggang 3 pulgada	Sa ilalim ng full air handler
Kawali ng unit sa bubong	Nag-iiba ayon sa modelo	Pinagsama sa base ng cabinet

Ang custom na depth at footprint na mga opsyon ay karaniwan sa mga kapalit na proyekto kung saan ang orihinal na pan ng kagamitan ay hindi na magagamit o kung saan ang hindi karaniwang laki ng cabinet ay nangangailangan ng angkop na akma.

Iskedyul ng Pagpapanatili para sa isang HVAC Condensate Pan

Ang regular na paglilinis ay binabawasan ang pagkakataon ng sediment at biological buildup na naipon nang mas mabilis kaysa sa drain line na maaaring dalhin ito palayo. Ang line chart sa ibaba ay nagpapakita ng pangkalahatang kaugnayan sa pagitan ng oras mula noong huling paglilinis at ang posibilidad ng pinaghihigpitang drainage, na ginagamit bilang isang sanggunian sa pagpaplano para sa pag-iskedyul ng pagpapanatili.

Pangkalahatang sanggunian sa pagpaplano para sa trend ng panganib sa overflow na nauugnay sa mga buwan mula noong huling paglilinis.

Paano Maglinis ng AC Drain Pan

I-off ang power sa air handler bago i-access ang pan area.
Alisin ang nakatayong tubig at nakikitang mga labi mula sa ibabaw ng kawali.
I-flush ang drain line gamit ang halo na inirerekomenda para sa mga condensate lines para malinis ang buildup.
Siyasatin ang kawali kung may mga bitak, mga batik na kalawang, o pagkasira ng coating.
Kumpirmahin ang float switch, kung mayroon, malayang gumagalaw at nagre-reset nang tama.
Ibalik ang kuryente at suriin kung ang condensate ay dumadaloy patungo sa labasan gaya ng inaasahan.

Pagkuha ng isang HVAC Drain Pan Manufacturer

Ang mga bahagi ng condenser at drain pan ay nagtutulungan bilang bahagi ng ikot ng pagpapalamig, kung saan pinangangasiwaan ng condenser ang pagpapalitan ng init sa pagitan ng nagpapalamig at hangin sa labas, at ang drain pan na namamahala sa condensate na resulta ng proseso ng paglamig. Ang mga mamimili na kumukuha ng mga bahagi sa sukat ay karaniwang naghahanap ng isang supplier na maaaring suportahan ang parehong pare-parehong stamping o kalidad ng welding at flexibility sa hindi karaniwang sukat.

Nakatuon ang Cixi Chenfeng Electric Co., Ltd. sa mga accessory ng central air conditioning, kabilang ang mga bahagi ng condenser na binuo gamit ang copper tube at aluminum fin o lahat ng aluminum construction na tugma sa mga karaniwang nagpapalamig gaya ng R410A at R32, kasama ng mga bahagi ng drain pan na ginawa sa pamamagitan ng one piece stamping o welding gamit ang galvanized steel at stainless steel. Ang mga drain pan ay maaaring magsama ng mga anti mold coating o isang inclined drainage channel upang makatulong na mabawasan ang water stagnation, at hindi karaniwang sukat ang sinusuportahan para sa mga rooftop unit, cabinet unit, at iba pang mga format ng pag-install kung saan kailangang ayusin ang drain outlet at slope.

Ano ang Itatanong sa isang Air Conditioner Drain Pans Factory

Maaari bang isaayos ang pan footprint at depth para sa isang partikular na laki ng cabinet o curb
Anong mga opsyon sa coating o tapusin ang magagamit para sa mahalumigmig o baybayin na kapaligiran
Naaayos ba ang posisyon ng outlet ng drain upang tumugma sa kasalukuyang pagruruta ng drain line
Maaari bang suportahan ng produksyon ang parehong hindi kinakalawang at galvanized na mga opsyon mula sa parehong supplier

Mga Madalas Itanong

Ano ang isang air conditioner drain pan

Ito ay isang mababaw na metal na tray na nakaposisyon sa ilalim ng evaporator coil o air handler na kumukuha ng condensate na tubig at idinidirekta ito patungo sa drain line, na pinapanatili ang kahalumigmigan mula sa nakapalibot na istraktura.

Ano ang ginagawa ng isang HVAC drain pan

Kinukuha nito ang tubig na nalilikha habang pinapalamig ng evaporator coil ang panloob na hangin, dinadala ang condensate na iyon sa isang drain outlet upang hindi ito maipon sa loob ng cabinet o tumulo sa espasyo sa ibaba.

Ano ang condensate drain pan

Ang condensate drain pan ay isa pang karaniwang pangalan para sa parehong bahagi, partikular na tumutukoy sa papel nito sa pamamahala ng tubig na namumuo sa cooling coil habang tumatakbo.

Nasaan ang drain pan sa isang air conditioner

Sa mga split system, nakaupo ito sa ilalim ng indoor evaporator coil sa loob ng air handler cabinet, habang sa rooftop package units ito ay itinayo sa cabinet base sa ilalim ng coil section.

Paano gumagana ang isang AC drain pan

Ang condensate ay tumutulo mula sa coil papunta sa kawali, na sloped patungo sa isang outlet na konektado sa isang drain line, na nagpapahintulot sa tubig na umalis sa system sa isang kinokontrol na landas kaysa sa pooling.

Ano ang pagkakaiba sa pagitan ng isang drain pan at isang condensate pan

Ang mga terminong ito ay naglalarawan sa parehong bahagi, na may drain pan at condensate pan na ginagamit nang palitan sa residential at komersyal na dokumentasyon ng HVAC.

Bakit puno ng tubig ang AC drain pan ko

Ang isang buong kawali ay karaniwang tumuturo sa isang pinaghihigpitang linya ng paagusan, isang barado na bitag, o isang isyu sa pump na pumipigil sa tubig na umalis sa kawali sa lalong madaling panahon na maipon ito.

Bakit umaapaw ang aking HVAC drain pan

Ang overflow ay karaniwang naka-link sa isang naka-block na condensate line, hindi sapat na pan slope, o isang frozen na coil na mas mabilis na natutunaw kaysa sa pan at linya ay maaaring hawakan ang nagreresultang tubig.

Bakit tumutulo ang pan drain ng air conditioner ko

Ang pagtagas ay madalas na bumabalik sa isang basag o kinakalawang na kawali, isang maluwag na koneksyon sa drain line, o isang tahi na nabigo pagkatapos ng mahabang pagkakalantad sa tumatayong tubig.

Bakit patuloy na napupuno ang aking AC drain pan

Ang paulit-ulit na buildup ay karaniwang nagpapahiwatig ng drain line na nangangailangan ng regular na pag-flush, algae o debris na naipon nang mas mabilis kaysa sa nakagawiang maintenance address, o isang pan slope na hindi na nagdidirekta ng tubig nang mahusay.
